Спирална цев великог пречника

Схунцхенове спиралне цеви великог пречника се производе у строгом складу са домаћим и међународним стандардима као што су ГБ/Т9711 и АПИ 5Л, уз свеобухватну инспекцију квалитета и техничку подршку како би се осигурале стабилне и поуздане перформансе.

Током година, Схунцхен је стекао поверење бројних инжењерских клијената кроз конзистентан квалитет производа, флексибилно прилагођавање спецификација и ефикасан логистички систем. Без обзира да ли желите да набавите спиралне цеви великог пречника, распитате се о ценама спирално заварених цеви или пронађете поузданог добављача челичних цеви или произвођача инжењерских цеви, Схунцхен пружа услугу на једном месту од избора производа и производње по мери до испоруке, помажући вашим пројектима да раде ефикасно, безбедно и поуздано.

Дефиниција производа

Спирална цев великог пречника (такође позната као спирално заварена цев великог пречника) је врста челичне цеви са спиралним шавом направљене од висококвалитетних топло ваљаних челичних лимова као језгра. Формира се хладним екструдирањем на собној температури, а затим се завари помоћу аутоматског двостраног двостраног процеса заваривања под водом. Стандард дефиниције језгра је спољни пречник од ≥ 711 мм (што одговара номиналном пречнику од ДН700 и више). Може се прилагодити спољашњем пречнику до 3620 мм или чак и већим спецификацијама у складу са инжењерским захтевима. То је композитни тип челичног производа који комбинује носивост и способност транспорта. Његова основна функција је постизање транспорта на велике удаљености и велике стабилности великих количина течности (као што су вода, нафта, гас, канализација, итд.), а такође може послужити као компонента структуралне подршке за велике пројекте, прилагођавајући се сложеним радним условима и тешким условима. Својим јединственим дизајном спиралне структуре, попуњава празнину у индустрији у ефикасној производњи и стабилној примени материјала за цеви великог пречника, и широко се користи у различитим инфраструктурним и индустријским сценаријима.

Једноставним речима, спирална цев великог пречника је „велика артерија за транспорт у великим пројектима + оквир структуралне подршке“ – може ефикасно да транспортује различите медије, да задовољи потражњу за транспортом великог протока и издржи висок притисак, тешка оптерећења и сложене геолошке утицаје. Погодан је за разне сложене грађевинске средине као што су планине, обале и пустиње. То је основни материјал за цеви који повезује енергију, водопривреду, општину и инфраструктуру.

Основне продајне тачке

Спирална цев великог пречника има изванредне основне предности, укључујући сигурност, флексибилност, економичност, практичност и усклађеност: њени заварени шавови су равномерно распоређени дуж спиралне линије, а напрезање је равномерно распоређено. Упарен је са висококвалитетним челичним подлогама као што су К235Б и Кс80, као и са антикорозивним третманима као што су 3ПЕ и ФБЕ. Способан је да издржи притисак и конструкцију, има високу сигурност и може да траје више од 30 година. Погодан је за тешке услове рада као што су високи притисак, велика оптерећења и јака корозија. Спецификације су опсежне, у распону од 711 мм до 3620 мм у спољашњем пречнику, 6 мм до 60 мм у дебљини зида и од 6 м до 18 м у дужини једне цеви, која се може флексибилно прилагодити. Може се прилагодити специфичним материјалима и процесима заснованим на инжењерским медијима, степену притиска и грађевинским окружењима, са изузетно снажном прилагодљивошћу. Усваја континуирану производњу ваљањем и технологијом аутоматског заваривања под водом, постижући високу ефикасност производње. У поређењу са бешавним челичним цевима истог пречника, цена је смањена за 20%-30%, а уградња је згодна, што значајно смањује укупне трошкове пројекта. Материјал цеви има одличну жилавост, омогућавајући хладно савијање да се прилагоди сложеним теренима као што су планине и обале. Стандардизовани интерфејси за заваривање имају добре перформансе заптивања, високу ефикасност конструкције и ниске потешкоће. Цео процес производње прати националне и међународне стандарде као што су ГБ/Т9711 и АПИ 5Л. Од сировина до готових производа, спроводи се потпуна контрола процеса, вишеструка испитивања обезбеђују усклађеност квалитета, а могу се обезбедити комплетни сертификати квалификације и извештаји о испитивању, који у потпуности задовољавају потребе различитих кључних пројеката.

Техничке спецификације

Језгро прати стандарде ГБ/Т9711-2017 „Челичне цеви за транспорт цевовода за индустрију нафте и природног гаса“, ГБ/Т 3091-2015 „Заварене челичне цеви за пренос течности под ниским притиском“, АПИ 5Л, СИ/Т5037 и посебне спецификације су прилагођене. по потреби:

1. Спецификације величине језгра

2. Спецификације материјала

3. Оцена притиска

Прорачун притиска прати стандард ГБ50251 и користи Барлоову формулу: т=(П×Д)/(2×С×Е)т=(П×Д)/(2×С×Е)т=(П×Д)/(2×С×Е)

међу њима:

П —— Пројектни притисак

Д —— Спољни пречник цеви

С —— Граница течења материјала

Е —— Коефицијент заваривања (за спирално заварене цеви је 0,9)

Поља примене и случајеви

Спиралне цеви великог пречника, са својим предностима издржљивости, флексибилних спецификација и високе исплативости, широко се примењују у пет основних области укључујући пренос енергије, пројекте очувања воде, градњу општина, инфраструктурне пројекте и индустријску производњу. Погодни су за различите кључне пројекте и сложене сценарије. Следи детаљан увод у поља и стварне случајеве, праћен објашњењима сценарија:

Основна поља примене

1. Поље преноса енергије (основни сценарио примене)

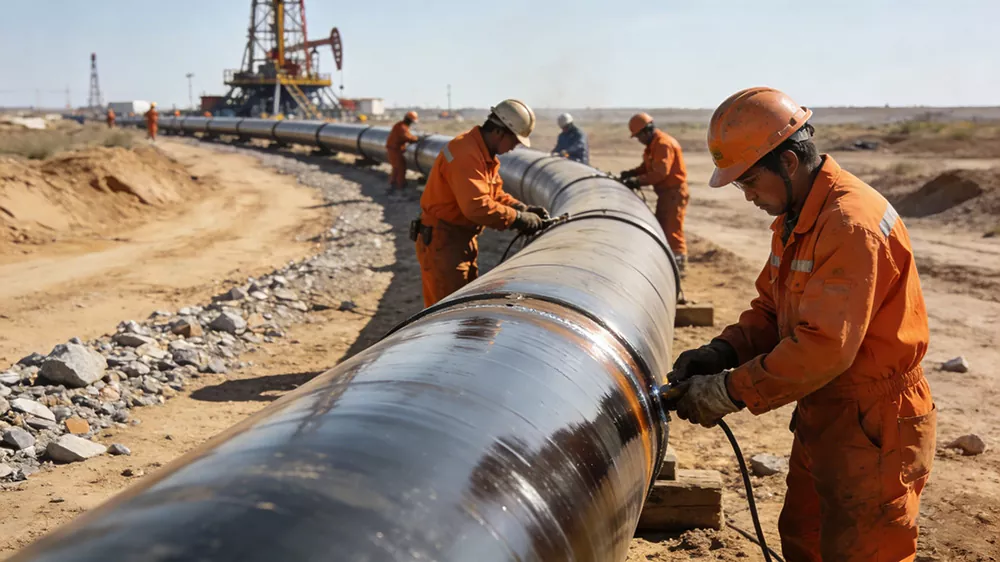

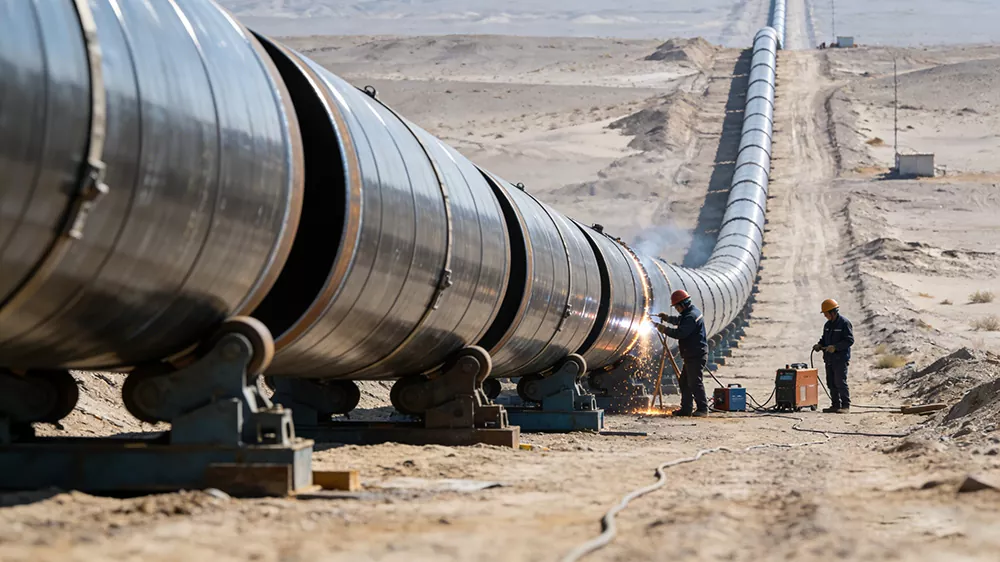

Компатибилни медији: Сирова нафта, природни гас, рафинисана нафта, метан из угља, пара, итд. Основни захтев је транспорт под високим притиском, на велике удаљености и без цурења. Погодан је за сложене терене као што су пустиње, висоравни и планине. Може издржати екстремне температурне разлике и ефекте геолошког слијегања. То је "главна артерија" преноса енергије и широко се користи у изградњи цевовода на велике удаљености. Може ефикасно побољшати ефикасност транспорта, смањити губитак енергије, смањити укупне трошкове пројекта, продужити радни век и смањити улагање у одржавање. Опис сцене: На градилишту далеководног гасовода за природни гас у пустињи Гоби, редови спиралних цеви великог пречника су уредно постављени, а радници спроводе заваривање и операције повезивања; На месту полагања цевовода за нафту из нафтног поља, површина материјала цеви усваја врхунску антикорозивну технологију, која је погодна за сложено корозивно окружење нафтног поља, обезбеђујући да се нафта транспортује без цурења.

2. Област водопривредног инжењерства

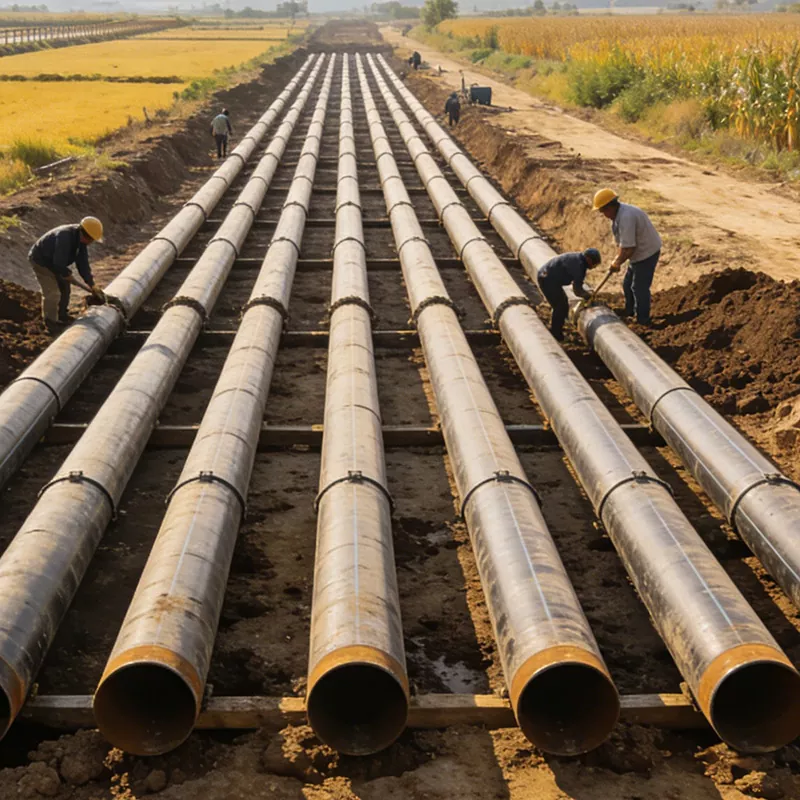

Применљиви сценарији: Велики пројекти преусмеравања воде, пројекти преноса воде, пројекти контроле поплава и дренаже, главни цевоводи за наводњавање пољопривредног земљишта, пројекти водоснабдевања пијаћом водом, пројекти водоснабдевања на острвима, итд. Основни захтеви су високи капацитет протока, отпорност на корозију и отпорност на притисак воде. Могу се прилагодити сложеним окружењима као што су корита река, земљишта захваћена сољу, итд. Могу се ефикасно одупрети ерозији воде и геолошком слијегању, обезбеђујући стабилан пренос водних ресурса и гарантујући безбедан рад пројеката заштите вода. Они играју важну помоћну улогу у кључним националним пројектима заштите вода. Опис сцене: На градилишту Јингхаи пројекта за преусмјеравање воде, спиралне цијеви великог пречника се користе за полагање главног цевовода. Цеви пролазе кроз реке или пољопривредна земљишта, а радници обављају третман заптивања интерфејса. На локацији пројекта водоснабдевања острва, спиралне цеви великог пречника са 3ПЕ антикорозивном технологијом се користе за отпор ерозији морске воде и постизање међусобне повезаности водних ресурса између острва и копна.

Типичан случај

Случај 1: Пројекат огранка гасовода запад-исток (у области транспорта енергије)

Захтеви пројекта: Потребно је положити даљински гасовод високог притиска, погодан за сложене терене као што су пустиње и планине. Материјал цеви мора имати отпорност на притисак ≥ 6,3 МПа, бити отпоран на геолошко слијегање и корозију и бити у могућности да се брзо испоручује у серијама како би се осигурало да цевовод ради без цурења дуго времена.

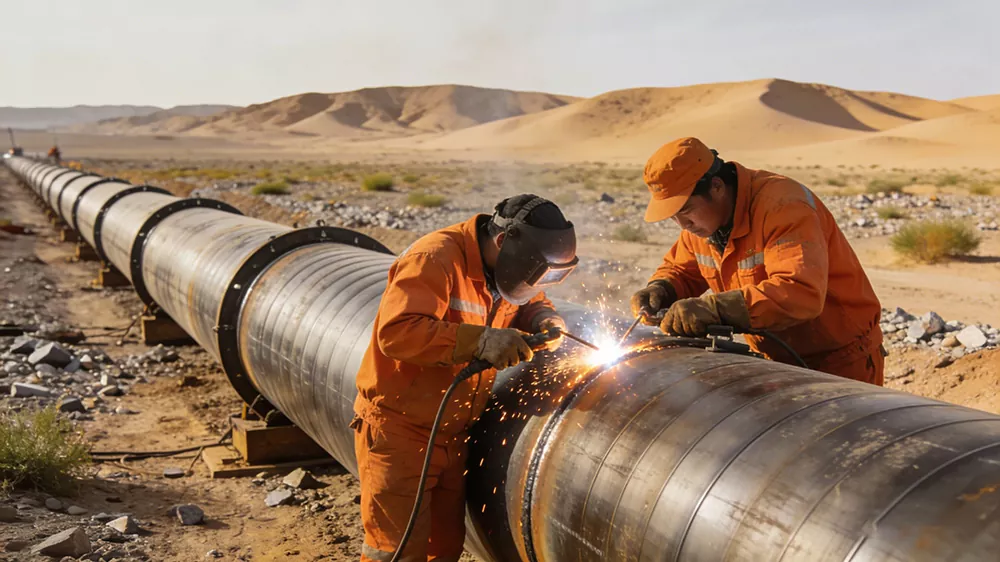

Примена производа: Одабрана је спирална цев великог пречника типа челика Кс80, спољног пречника 1220 мм и дебљине зида од 22 мм. Усвојен је 3ПЕ антикорозивни процес + технологија катодне заштите. Укупно је испоручено преко 8.000 тона цевовода дужине преко 120 километара, задовољавајући услове транспорта под високим притиском, а завари су подвргнути двоструком неразарајућем испитивању ултразвуком и рендгеном, са 100% квалификацијом. Сцена:

Случај 2: Пројекат главног цјевовода пројекта преусмјеравања воде Јинг-Хуаи (у области инжењеринга заштите вода)

Захтеви пројекта: Главни цевовод за скретање воде великих размера је потребан да би се постигао велики транспорт чисте воде, погодан за сценарије преласка река и полагања пољопривредног земљишта. Материјал цеви мора бити нетоксичан, отпоран на корозију, имати велики пречник, са номиналним пречником од ДН2000. Прилагођени материјали за цеви стандардне дужине од 18м су потребни да би се смањио број интерфејса и побољшала ефикасност конструкције.

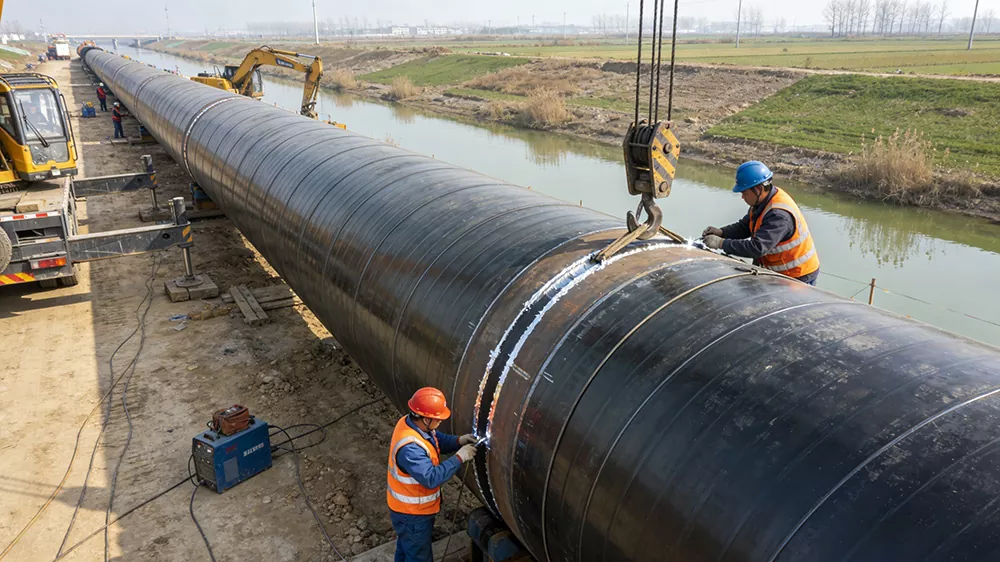

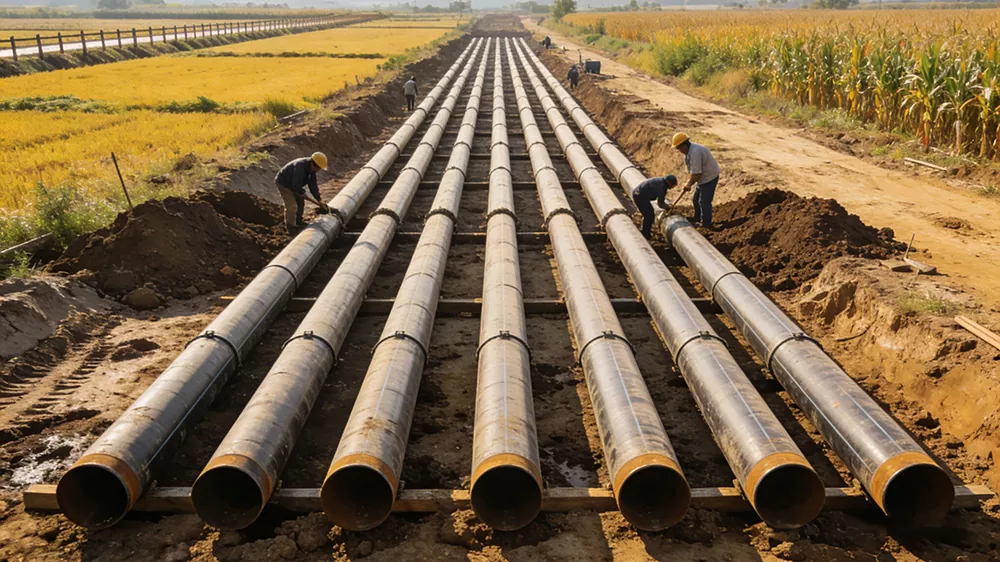

Примена производа: Изаберите материјал К345Б за спиралне цеви великог пречника, са спољним пречником од 2020 мм и дебљином зида од 18 мм. Антикорозивни процес за воду за пиће ИПН8710 је усвојен како би се осигурало да нема секундарног загађења воде за пиће. Обезбеђени су прилагођени материјали за цеви стандардне дужине од 18 метара, укупне тежине преко 5.000 тона, за полагање главног цевовода преко река и на пољопривредним земљиштима. Сцена:

Паковање и испорука

1. Стандарди паковања (погодно за карактеристике великог пречника и тешке тежине, узимајући у обзир заштиту и удобност)

2. Спецификације испоруке (узимајући у обзир ефикасност, безбедност и цену, и прилагођене транспортним карактеристикама цеви великог пречника)

（1）Начин превоза

（2）Захтеви за учитавање

Пре утовара проверите интегритет паковања цеви и стање антикорозивног премаза. Након што потврдите да нема оштећења, глатко подигните цеви на транспортни носач. За фиксирање користите челичне жичане ужад и гумене јастучиће. Избегавајте намотавање челичних ужади преко антикорозивног премаза (користите гумене јастучиће за изолацију). Ово је да се спречи оштећење антикорозивног премаза током подизања и транспорта и да се избегне деформација цеви услед стискања. Поставите цеви уредно. Групирајте цеви исте спецификације заједно. Распоредите их по дужини и дебљини и поставите их одвојено да бисте избегли оштећења од судара узрокована мешаним оптерећењем. Уверите се да су крајњи чепови добро заптивени како би се спречило да страни предмети уђу у цеви.

(3) Циклус набавке и испоруке

（4）Осигурање транспорта и постпродајна услуга

Током процеса транспорта, врши се праћење у реалном времену, а локација транспорта и стање цеви се обезбеђују у реалном времену како би се избегла кашњења у транспорту или оштећење цеви. У случају оштећења амбалаже, огреботина на цевима, деформације итд. током транспорта, одмах ћемо организовати поновну испоруку или поправку на лицу места како бисмо осигурали да то не утиче на напредак изградње купаца. За транспорт на дуге и сложене путеве, биће купљено довољно осигурање за превоз терета како би се на свеобухватан начин заштитила права и интереси корисника.

Примопредаја и постпродаја: Након што се примопредаја заврши, биће обезбеђени професионални предлози за складиштење цеви (као што су избегавање дуготрајног излагања сунцу и киши на отвореном, антикорозивне цеви избегавање огреботина оштрим предметима, подизање дна за складиштење како би се спречио контакт рђе са земљом, итд.), а ако буде било каквих питања везаних за инсталацију или тестирање ће се накнадно договорити, и ако буде било каквих питања везаних за инсталацију или тестирање ће се договорити касније.

Предности избора Схунцхен-а

Има јаку отпорност на притисак, са уједначеном дистрибуцијом напрезања у спиралном завареном шаву, одличном отпорношћу на деформације и слијегање. Погодан је за транспорт на велике удаљености под високим притиском и за сложена подземна окружења. Спецификације су комплетне, а пречник цеви и дебљина зида могу се прилагодити према потреби како би се испунили захтеви пројеката великог пречника. Квалитет заваривања је стабилан, коришћењем двостраног заваривања под водом, са густим завареним спојевима и добрим перформансама заптивања. Цео процес је загарантован испитивањем без разарања како би се осигурао квалитет. Ефикасност производње је висока, материјал је чврст и има већи однос цене и учинка у поређењу са бешавним цевима и правим шавним цевима истог пречника. Може се упарити са разним антикорозивним третманима као што су 3ПЕ и епоксид, погодни за сценарије попут нафте и гаса, комуналне и хемијске индустрије, са дугим веком трајања. Сервисни систем је комплетан, од дизајна шеме, прилагођавања производње до логистичке дистрибуције, техничке подршке на лицу места, прати цео процес, а постпродајни одговор је благовремен, пружајући поуздане гаранције за стабилан рад пројекта.

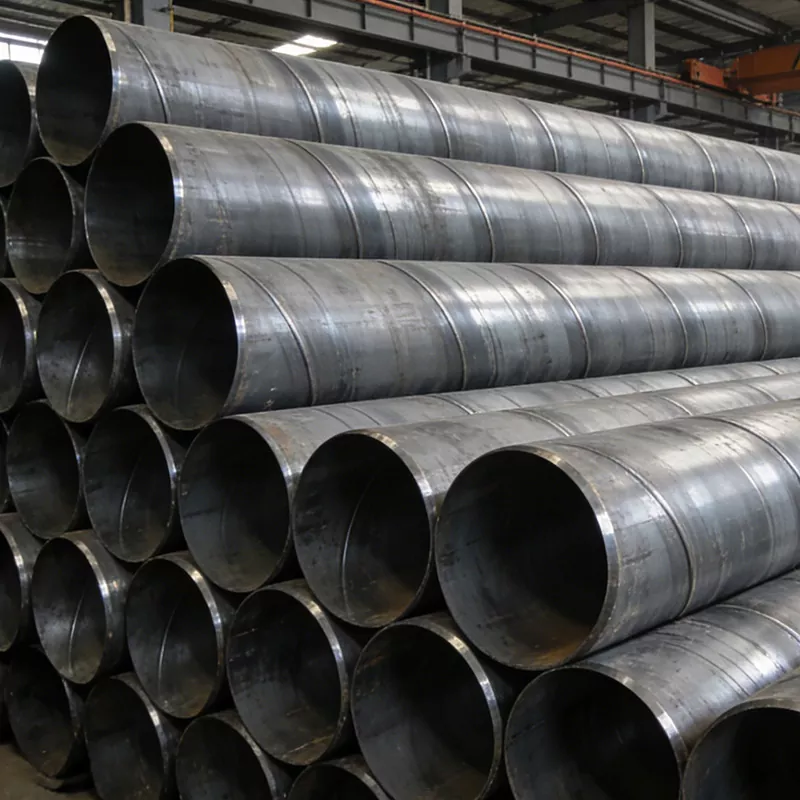

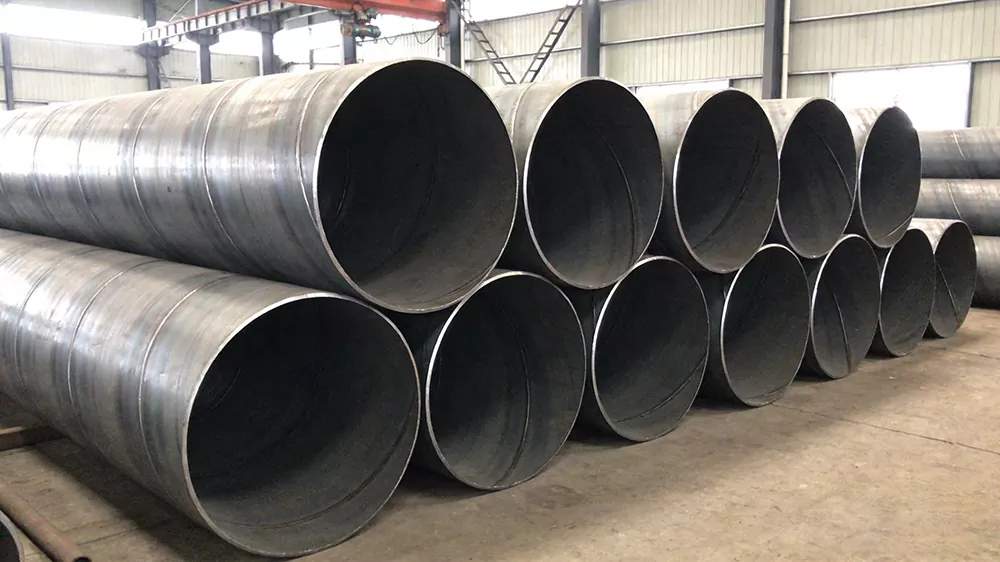

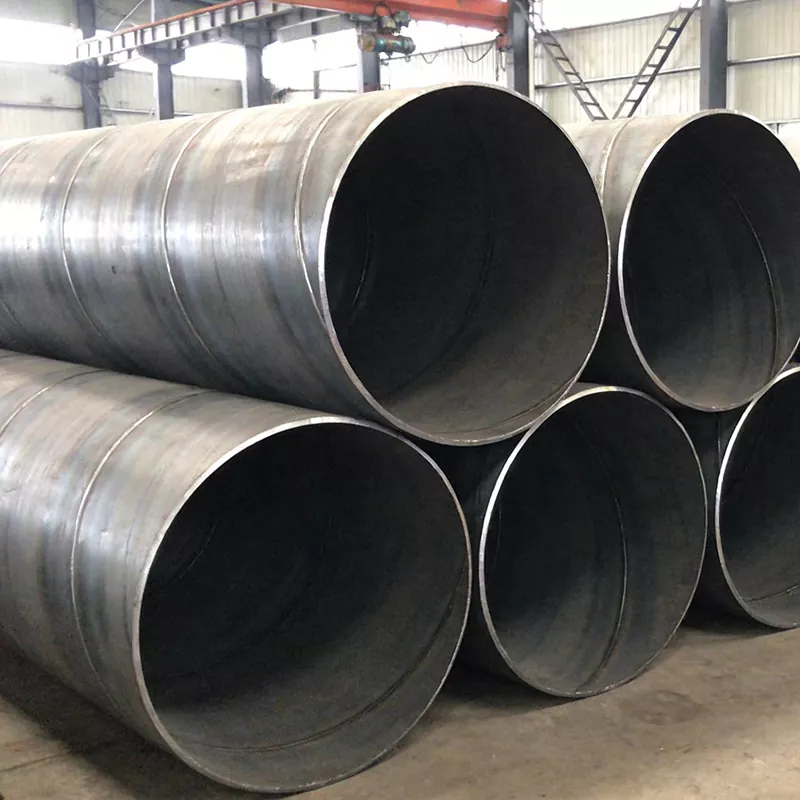

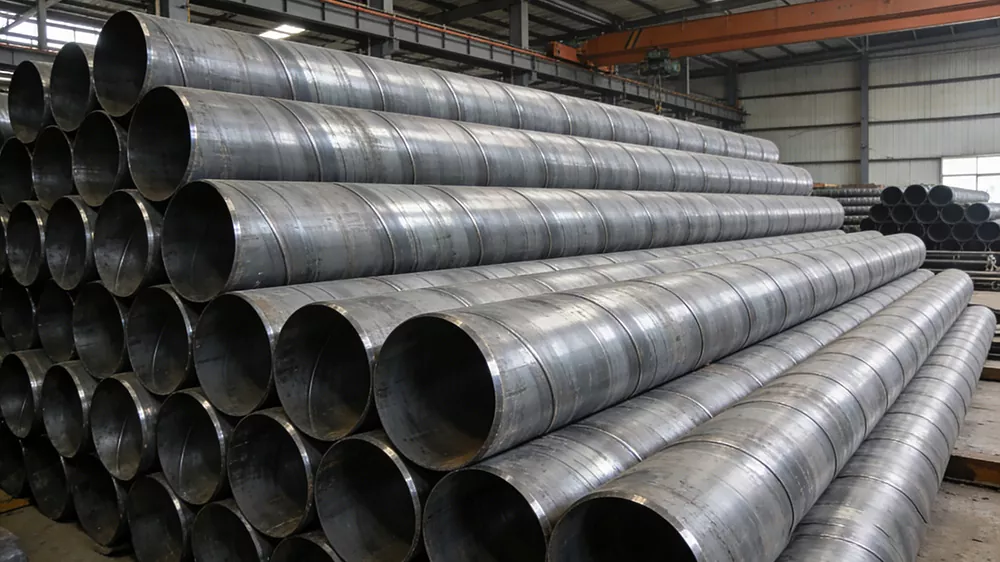

Илустрација производа:
