Произведен са радијусом унутрашњег угла Р≤0,3мм и толеранцијом величине унутар ±0,1мм. Идеалан за високе зидове, инжењеринг мостова и прецизне машине које захтевају беспрекорну монтажу и изузетну носивост.

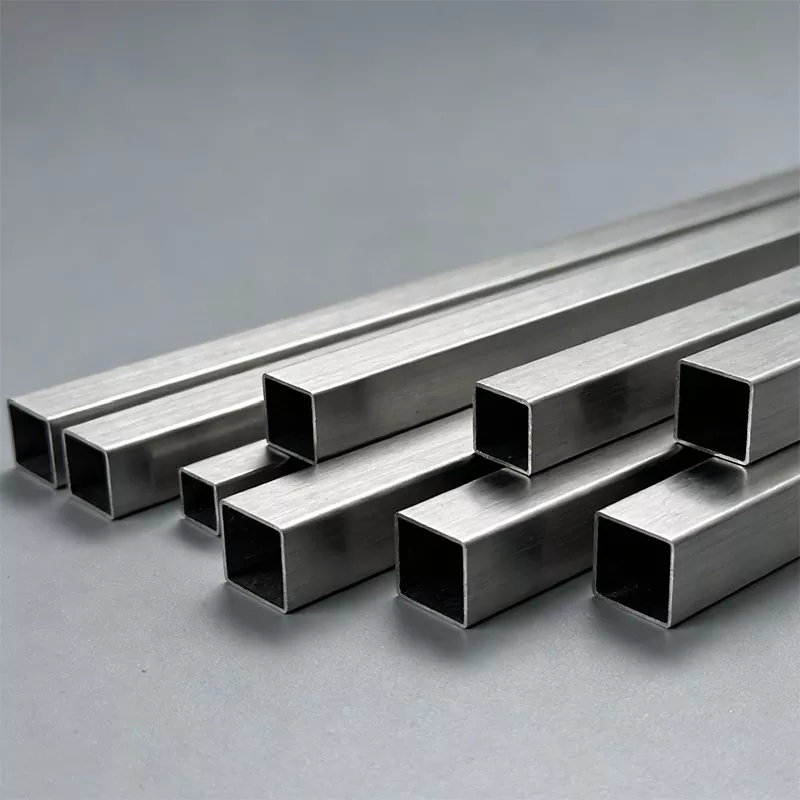

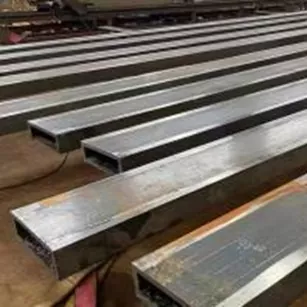

Правоугаона квадратна цев је шупљи метални профил квадратног или правоугаоног попречног пресека и унутрашњег угла који се тачно приближава 90° (оштри угао радијуса Р≤0,5мм), различит од традиционалних заобљених квадратних цеви (Р≥1,0мм). Обрађује се хладним савијањем, врућим ваљањем или екструзијом користећи угљенични челик или нерђајући челик. Са стабилном структуром и правилним изгледом, савршено је прикладан за Б2Б пројекте који захтевају високу тачност монтаже и механичка својства. Истражите наш комплетан асортиманчелика специјалног обликаза прилагођене захтеве.
Основне предности и проверени случајеви
Прецизност на милиметарском нивоу
Кроз напредну технологију хладног обликовања, радијус унутрашњег угла је компримован на ≤0,3 мм, а размак за спајање компоненти се контролише на ≤0,1 мм. Ова прецизност директно смањује кораке машинске обраде на лицу места и повећава ефикасност монтаже за 30% до 50%.
Супериорне структурне перформансе
У поређењу са традиционалним округлим квадратним цевима, чврстоћа торзије и савијања оштре угаоне квадратне цеви повећана је за 15% до 20%. Шупља структура постиже ефекат смањења тежине од 12% до 30%, оптимизујући материјалне трошкове зачеличне конструкције.

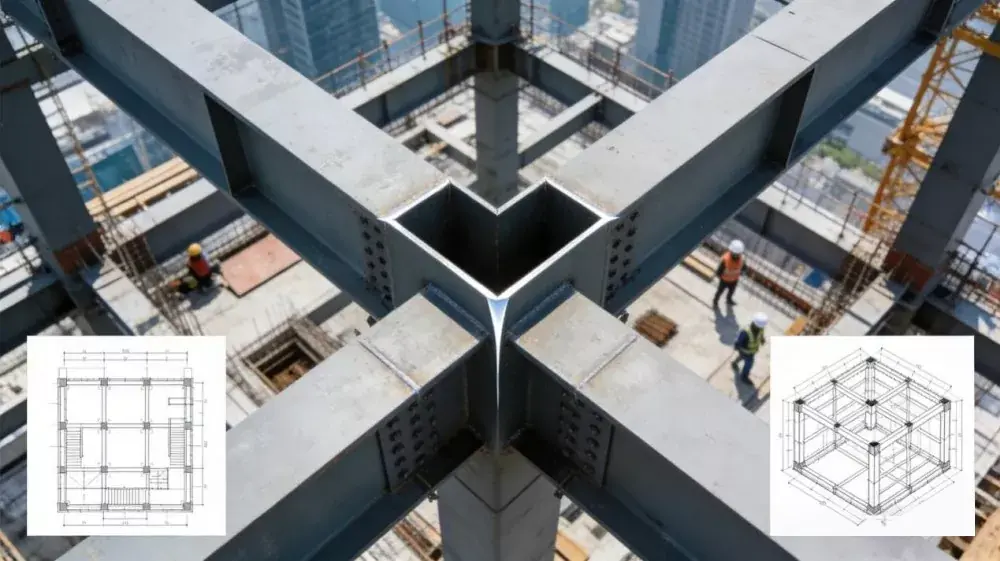

Случај пројекта: Супер-торањ од 500 метара у Шенжену
Као носиви оквир коришћена је ватроотпорна квадратна цев К345ФР. Кроз технологију бешавног спајања, постигнута је стопа задржавања границе течења од 70% на 600°Ц, испуњавајући 3-часовну границу отпорности на ватру са ватроотпорним премазом. Ово је смањило потрошњу ватроотпорних плоча за 30% и скратило период изградње за два месеца у поређењу са традиционалним шемама.
Техничке спецификације
Следећи параметри служе као референца. Прилагођене величине и оцене су доступне након инжењерског прегледа.
| Категорија спецификације | Ставка | Референтни параметри | Примена Нотес |
|---|---|---|---|
| Величина одељка | Опсег бочне дужине (квадрат) | 10 мм × 10 мм до 200 мм × 200 мм | Мале величине за намештај/прецизну опрему; велике величине за зидове/мостове. |
| Опсег бочне дужине (правоугаоник) | 10 мм × 20 мм до 150 мм × 300 мм | Правоугаони пресек се фокусира на једносмерну отпорност на савијање, за греде полица. | |
| Радијус унутрашњег угла (Р) | Конвенционално ≤0,5 мм; висока прецизност ≤0,3 мм | Испуњава строге захтеве за прецизност монтаже. | |
| Толеранција величине | Нормално ±0,5 мм; прецизност ±0,1 мм | За опрему за аутоматизацију и високе зидове завесе. | |
| Валл Тхицкнесс | Конвенционална дебљина | 0,8 мм до 12 мм | Танких зидова за лаке конструкције, дебелих зидова за носивост. |
| Прилагођена дебљина | Мин 0,3 мм, мак 15 мм | Ултра танак за украсе, ултра дебео за укрућење мостова. | |
| Толеранција дебљине | ≤2мм: ±0.05~0.1мм; 2~6мм: ±0.1~0.2мм; >6мм: ±0.2~0.3мм | Обезбеђује стабилност структуралне расподеле напона. | |
| Својства материјала | Серија угљеничног челика | К235Б, К345Б, К690 челик високе чврстоће | К690 граница течења ≥690МПа, погодан за тешко оптерећење и смањење тежине. |
| Специјалне серије челика | К345ФР ватростални челик | Граница течења 70% на 600°Ц, отпорност на ватру 3 сата. | |
| Серија легуре | Нерђајући челик 304/316, легура алуминијума 6061 | Нерђајући за отпорност на корозију, алуминијум за лагану употребу на отвореном. | |
| Технолошки параметри | Процес формирања | Хладно обликовање + локална топлотна обрада | Смањује концентрацију стреса и побољшава стабилност. |
| Технологија заваривања | Ласерско-лучно хибридно заваривање | Ширина завара 2мм, деформација смањена за 70%, век трајања замора >2 милиона циклуса. | |
| Површинска обрада | Топло цинковање, прскање флуороугљеником, елоксирање | Цинк за корозију, флуороугљеник за временске прилике, елоксирање за алуминијум. | |
| Мецханицал Пропертиес | Чврстоћа савијања | 15%~20% више од округле квадратне цеви исте спецификације | Уједначенија расподела напрезања. |
| Однос губитка тежине | 12%~30% | Прилагођава се лаким захтевима као што су супервисоке и мостови. | |
| Отпорност на временске услове | Цинк премаз ≥80μм; отпорност на распршивање соли флуороугљеника ≥1000х | Прилагођава се сценаријима дуготрајне употребе на отвореном. |
Сценарији прилагођавања и примене

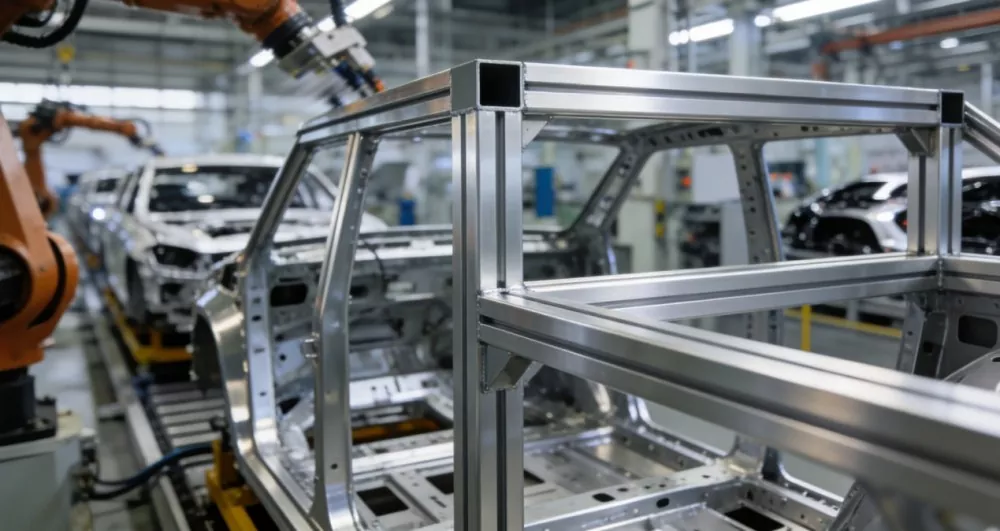

Могућности прилагођавања проширују границе апликације. Од челика високе чврстоће до легуре алуминијума, и од ласерског заваривања до прскања флуороугљеником, флексибилне комбинације испуњавају различите Б2Б потребе. На пример, квадратна цев од легуре алуминијума 6061 се користи за основу робота за заваривање аутомобила, постижући прецизну инсталацију водилице путем контроле грешке угла од ±0,1°.
Након што се квадратна цијев високе чврстоће К690 користи у учвршћивачу челичног кутијастог носача дубоког средњег канала, тежина једног слоја је смањена за 1200 тона. Заморни век процеса хибридног ласерско-лучног заваривања премашује 2 милиона циклуса, 50% више од традиционалних метода. Овај материјал континуирано доказује своју техничку вредност у високим зградама, мостоградњи и прецизним машинама.
Зашто одабрати Схунцхен индустрију?
Схунцхен Индустри има значајне предности у пољу правоугаоних квадратних цеви, са перформансама језгра и прецизношћу обраде која је супериорнија од конвенционалних индустријских стандарда. Радијус унутрашњег угла је ≤0,3 мм, а толеранција величине се контролише унутар ±0,1 мм.
Нудимо богат избор материјала, укључујући К690 челик високе чврстоће и К345ФР ватростални челик. У поређењу са обичним производима, чврстоћа на савијање је повећана за 15%-20% док се постиже смањење тежине од 12%-30%. Ми подржавамоприлагођавање пуне спецификацијеослањајући се на дигитални флексибилни начин производње. Осигурајте брзу испоруку, строгу контролу квалитета и комплетну инспекцијску документацију за вашемасовне поруџбине. Делујемо као афабрички-директни добављачда гарантује најбољеБ2Б цитат.
Често постављана питања
1. Шта разликује квадратну цев под правим углом од стандардне квадратне цеви?
Правоугаона квадратна цев има радијус унутрашњег угла (Р) од ≤0,5 мм, а до ≤0,3 мм за моделе високе прецизности. Ово је знатно оштрије од традиционалних квадратних цеви, које обично имају радијус заобљеног угла од Р≥1,0 мм. Овај оштрији угао омогућава бешавно спајање без зазора (зазори ≤0,1 мм), што га чини идеалним за високо прецизне архитектонске и машинске апликације.
2. Који материјали и врсте челика су доступни за масовне поруџбине?
Снабдевамо серије угљеничног челика (К235Б, К345Б, К690 високе чврстоће), специјални ватростални челик (К345ФР), нерђајући челик (304/316) и легуру алуминијума (6061). К690 се веома препоручује за сценарије великог оптерећења који захтевају смањење тежине, док је нерђајући челик 304/316 идеалан за корозивна окружења.
3. Какве користи од ласерско-лучног хибридног заваривања имају производ?
Наше правоугаоне квадратне цеви користе напредно ласерско-лучно хибридно заваривање. Ова технологија сужава ширину заваривања на отприлике 2 мм, смањује деформацију заваривања за 70% и повећава век замора на преко 2 милиона циклуса. Ово осигурава врхунски структурални интегритет, посебно у окружењима са динамичким оптерећењем као што је инжењеринг мостова.
4. Можете ли да обезбедите прилагођене површинске третмане?
Да. Нудимо топло цинковање (за одличне антикорозивне перформансе), прскање флуороугљеником (за отпорност на УВ и временске услове) и елоксирање (посебно за моделе од алуминијумских легура). Избор зависи од ваших услова излагања на отвореном и естетских захтева.
5. Које је време за велике пројекте?
Времена испоруке зависе од укупне тонаже, квалитета материјала и специфичних захтева обраде. За стандардне величине, обично се креће од 15 до 25 дана. Користимо дигитални флексибилни начин производње како бисмо осигурали брзу испоруку и строгу контролу квалитета, испуњавајући строге распореде великих грађевинских пројеката.
Затражите понуду за правоугаону квадратну цев
Контактирајте Схунцхен индустрију са вашим потребним димензијама, квалитетом материјала (нпр. К345Б, К690), дебљином зида и површинском обрадом. Наш инжењерски тим ће прегледати ваш пројекат и обезбедити конкурентну фабричку директну понуду.
