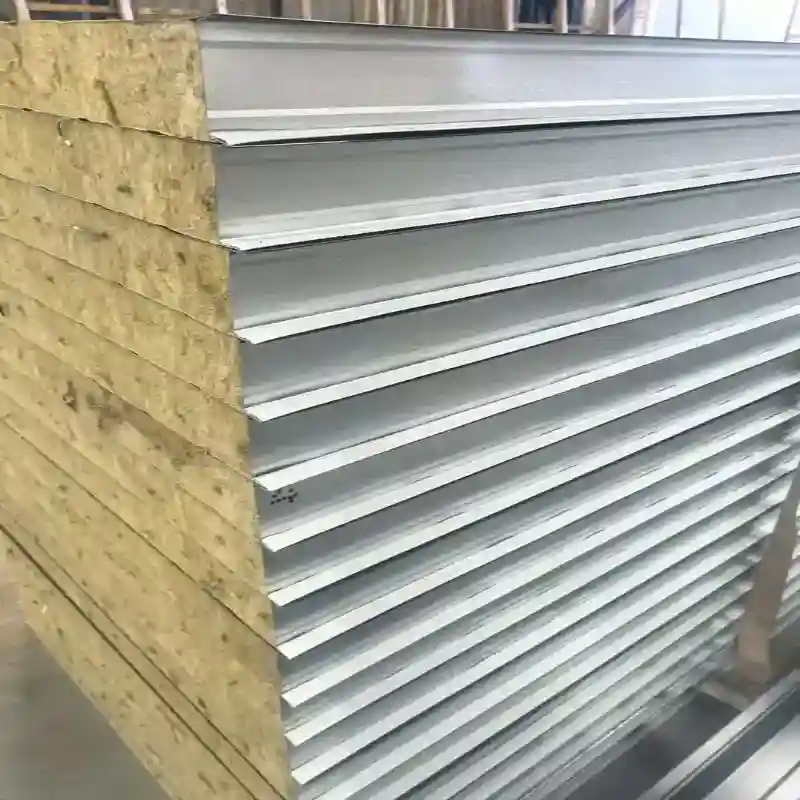

Метални композитни кровни панел

Схунцхен метални композитни кровни панел нуди интегрисано решење за кровове за индустријска постројења, складишта, хладњаче и комерцијалне зграде. Уз континуирано ламинирање издржљивих металних омотача и изолованих језгара (50–200 мм), елиминише додатне слојеве на лицу места док максимизира енергетску ефикасност. Подржан групним капацитетом од 450.000 тона, испоручује потпуне прилагођене спецификације и брзу испоруку.

Кључне карактеристике

Интегрисана топлотна изолација

Изоловано језгро је затворено између металних лимова, стварајући непрекидну топлотну баријеру преко крова. ПУ и ПИР језгра су посебно погодна за зграде где је важно ограничити пренос топлоте кроз кров.

Потребна дебљина металног композитног кровног панела може бити изабрана у складу са циљем изолације пројекта и локалним климатским условима уместо да се користи једна фиксна дебљина за сваку зграду.

Метална површина отпорна на временске услове

Спољашњи метални слој пружа прву баријеру против кише, сунчеве светлости, ветра и атмосферске изложености. Одабрани систем премаза додаје заштиту челичној или алуминијумској подлози и такође одређује видљиву завршну обраду крова.

За пројекте у влажним, приобалним или хемијски изложеним срединама, спецификацију подлоге и премаза треба изабрати у складу са очекиваним условима корозије.

Струцтурал Ригидити

Везана сендвич конструкција комбинује две металне коре са крутим или полукрутим изолационим језгром. Ово ствара дебљи и стабилнији панел од једног танког металног лима.

Крутост панела зависи од типа језгра, дебљине панела, дебљине лима, геометрије профила, распона и начина причвршћивања. За конструкцијски дизајн крова, коначну конфигурацију панела треба изабрати у складу са захтеваним распоном и условима оптерећења.

Смањено наношење слојева крова

Пошто се метална облога и изолација испоручују као једна фабрички направљена компонента, кровни систем не захтева посебан изолациони слој између спољашњег кровног лима и унутрашњости зграде.

Ова интегрисана конфигурација може смањити број фаза уградње и поједноставити руковање материјалом током изградње крова.

Прилагођени изглед површине

Спољашњи и унутрашњи лимови се могу испоручити у различитим завршним обрадама и бојама. Ово омогућава да изглед крова буде усклађен са индустријским објектима, пословним зградама, складиштима и другим архитектонским захтевима.

Апликације

Индустријске радионице и фабрике

Метални композитни кровни панели се користе за фабричке кровове где је потребна топлотна изолација заједно са готовим металним кровним површинама. Конфигурације ПУ, ПИР и камене вуне могу се одабрати у складу са топлотним и пожарним захтевима зграде.

Складишта и логистичке зграде

Складишта захтевају велике кровне површине са доследним димензијама панела и ефикасном инсталацијом. Префабрикована панелна конструкција је погодна за складишта са челичним оквиром и логистичке објекте где кровна конструкција треба да покрије велике површине.

Хладњаци

За хладњаче и зграде са контролисаном температуром, ПУ или ПИР језгра се могу изабрати због својих термоизолационих својстава. Дебљина панела се обично одређује према циљној унутрашњој температури, спољашњој клими, расхладном оптерећењу и дизајну омотача зграде.

Комерцијалне и пољопривредне зграде

Панели се могу користити за пословне зграде, пољопривредне складишне објекте, сточарске објекте и друге структуре које захтевају готову изоловану кровну ограду.

Индустријске зграде осетљиве на ватру

Конфигурације језгра од камене вуне могу се користити тамо где пројекат захтева језгро од минералне изолације са незапаљивим карактеристикама. Коначну класификацију пожара треба потврдити у складу са комплетном конструкцијом панела и важећим стандардом испитивања.

Тецхницал Параметерс

Спецификације производа

Типичан избор дебљине

Дебљина металне композитне кровне плоче треба да се одреди на основу захтеваних топлотних перформанси, спецификације пожара, распона, локалне климе и структуралног дизајна, а не да се бира искључиво према типу зграде.

Применљиви стандарди

Схунцхен може да производи панеле у складу са специфицираним кинеским и међународним захтевима, укључујући ГБ/Т 23932-2009 и ЕН 14509 где је применљиво. Испитивање пожара и перформанси се може организовати у складу са применљивом спецификацијом пројекта, укључујући релевантне АСТМ или друге регионалне методе испитивања.

Тачан стандард и метод испитивања треба потврдити пре производње јер класификација пожара и термичке перформансе зависе од комплетне конструкције панела, укључујући металну облогу, материјал језгра, дебљину, спојеве и конфигурацију инсталације.

Производња и контрола квалитета

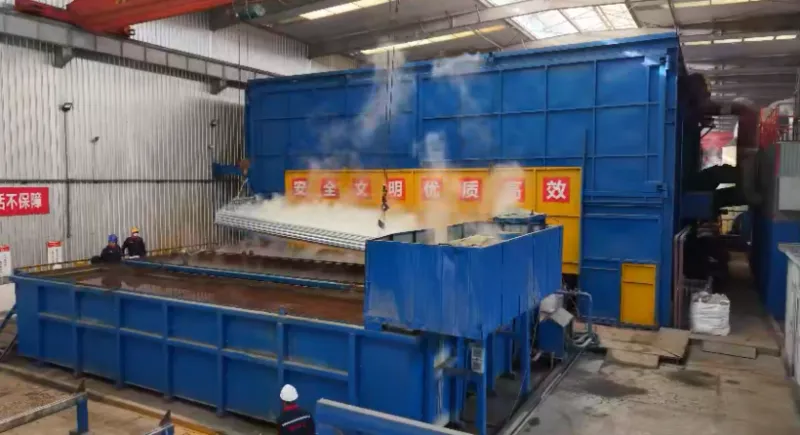

Континуирана производња панела

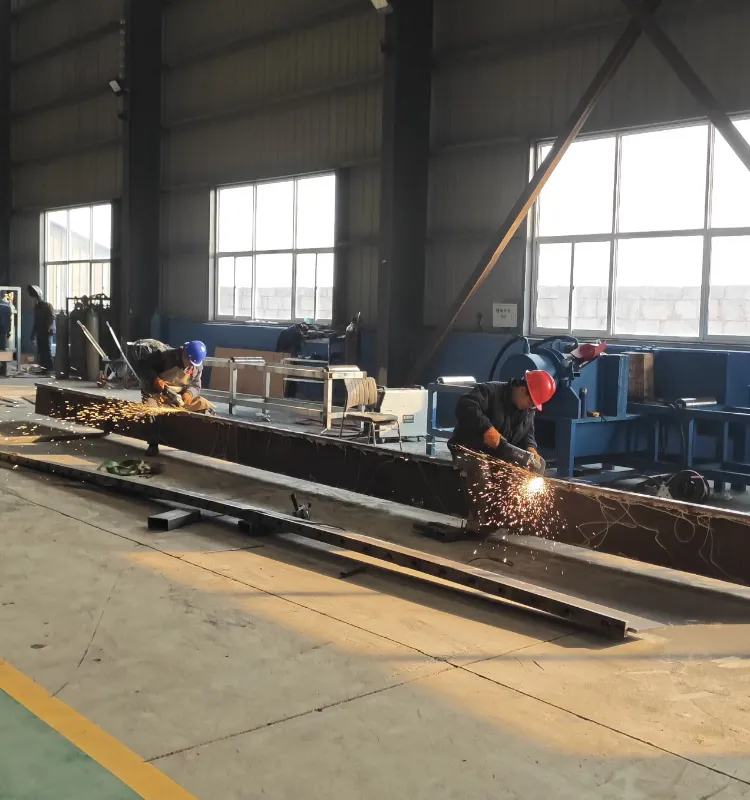

Схунцхен користи аутоматизоване континуалне производне линије композита за формирање металних лимова, припрему изолационог језгра, наношење материјала за везивање и пресовање слојева у интегрисани панел.

Континуирана производња одржава геометрију панела и распоред слојева доследним током производног циклуса.

Инспекција основног материјала

Пре ламинације, изолационо језгро се проверава у односу на тражени тип материјала и спецификацију. Густина, дебљина и друга релевантна својства могу се верификовати у складу са изабраним језгром и примењивим захтевима инспекције.

Инспекција димензија панела

Готови композитни кровни панели проверавају се на дебљину, ширину, дужину, стање профила и видљиво одступање димензија. Инспекција се фокусира на то да ли готова плоча одговара одобреној производној спецификацији.

Лепљење и преглед површине

Везани интерфејс се прегледа ради видљивог деламинације и непотпуног лепљења. Метална површина се проверава на огреботине, недостатке премаза, удубљења и друга видљива оштећења пре паковања.

Тестирање перформанси

У зависности од конфигурације производа и захтева пројекта, тестирање може укључивати топлотну проводљивост, пожарне перформансе, отпорност на савијање и другу релевантну верификацију перформанси.

За извозне поруџбине које захтевају независну верификацију, инспекција треће стране преко организација као што су СГС или БВ може да се организује у складу са договореним обимом инспекције.

ОЕМ прилагођавање

Избор језгра и металног материјала

Купци могу одредити спољашњи метални лим, унутрашњи метални лим и изолациону језгру према захтевима пројекта. Схунцхен може испоручити комбинације на бази челика обложеног бојом, легуре алуминијум-магнезијум-мангана, ПУ, ПИР-а, камене вуне и стаклене вуне.

Дебљина и ширина панела

Дебљина панела може се прилагодити према захтевима за изолацију и дизајну зграде. Ефективна ширина се такође може подесити тако да одговара распореду крова и систему инсталације.

Прилагођена дужина панела

Панели се могу производити у фиксним или прилагођеним дужинама. Производња сечења по дужини смањује потребу за екстензивним сечењем на лицу места и омогућава да се димензије панела ускладе са геометријом крова.

Површински премаз и боја

Купци могу одредити врсту премаза, завршну обраду и боју. Системи премаза од полиестера и флуороугљеника су доступни за различите захтеве излагања и изгледа.

Префабрикована обрада

Додатна фабричка обрада може укључивати отварање, заптивање ивица, савијање углова и претходно бушење према одобреним цртежима. Ове операције се завршавају пре отпреме када пројекат захтева да панели стигну делимично припремљени за уградњу.

Инсталација и повезивање

Рооф Лаиоут

Пре уградње, кровну конструкцију треба проверити да ли је поравната, размак греда, ниво и услови носивости. Димензије металне композитне кровне плоче треба да се увере у сагласност са одобреним кровним распоредом пре подизања снопова на кров.

Панел Поситионинг

Панели су постављени дуж пројектованог правца крова и ослоњени на носеће греде. Правилно поравнање је важно јер спој панела одређује континуитет кровног покривача.

Јоинт Цоннецтион

Суседни панели су повезани преко пројектоване бочне спојнице или структуре преклапања. Спој треба да буде потпуно закачен и поравнат пре причвршћивања како би се спречили размаци између панела.

Причвршћивање

Причвршћивачи се уграђују кроз предвиђени простор за причвршћивање у носећу конструкцију. Тип причвршћивача, размак, спецификација подлошке и позиција фиксирања треба да буду у складу са цртежом за инсталацију пројекта и локалним захтевима за оптерећење ветром.

Трептање и заптивање

Кровне ивице, гребени, удубине, продори и други спојеви захтевају одговарајућу обраду и заптивање. Ове области су посебно важне за спречавање продирања воде јер прекидају континуалну површину крова.

Детаљи уградње треба да прате упутства за монтажу добављача панела и одобрени дизајн крова од стране грађевинског инжењера.

Зашто одабрати Схунцхен?

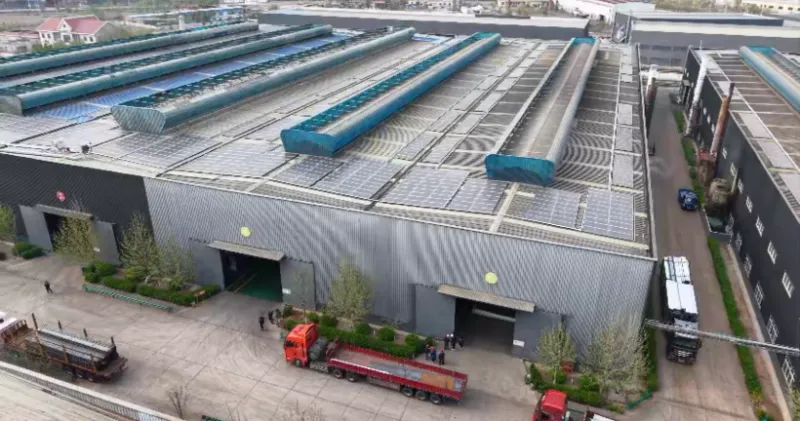

Схунцхен испоручује металне композитне кровне панеле из интегрисане производне базе за прераду челика са објектима који покривају обраду челичног материјала, премазивање, цинковање, складиштење и логистику.

Група има годишњи производни капацитет већи од 450.000 тона и више од 40.000 квадратних метара производног и складишног простора. За поруџбине композитних кровних панела, ова производна инфраструктура подржава набавку сировина, производњу панела, прилагођену обраду, инспекцију, паковање и извозну испоруку у оквиру истог ланца снабдевања.

Купци могу да одреде захтеве за језгро панела, метални лим, дебљину, ширину, дужину, премаз, боју и префабрикацију. Техничке информације се разматрају у односу на спецификацију пројекта тако да се конфигурација производње потврђује пре него што наруџбина уђе у производњу.

За извозне поруџбине, Схунцхен може обезбедити фабричку документацију за испитивање, записе о инспекцији димензија, материјалну документацију и инспекцију треће стране где је то потребно. ФОБ и ЦИФ аранжмани испоруке су доступни за међународне поруџбине.

ФАК

Која је разлика између металног композитног кровног панела и једнослојног металног кровног лима?

Метални композитни кровни панел садржи изолационо језгро између два метална слоја, док једнослојни кровни лим углавном обезбеђује спољашњи покривач отпоран на временске услове. Композитна структура стога комбинује функције крова и изолације у једној префабрикованој компоненти.

Које језгро треба изабрати за композитни кровни панел?

ПУ и ПИР се обично бирају када је топлотна изолација примарни захтев. Камена вуна је погодна за пројекте где су важне карактеристике пожара и изолација на минералној бази. Стаклена вуна се може узети у обзир када је потребна топлотна и звучна изолација. Коначни избор треба да прати топлотне и пожарне спецификације пројекта.

Које дебљине панела су доступне?

Уобичајене дебљине укључују 50, 75, 100, 150 и 200 мм. Остале дебљине се могу расправљати у складу са захтеваним термичким перформансама и дизајном пројекта.

Може ли се дужина панела прилагодити?

Да. Панели се могу испоручити у фиксним дужинама као што су 6 м и 12 м или сећи на одређене дужине у складу са распоредом крова и захтевима за транспорт.

Да ли се спољашња боја и премаз могу прилагодити?

Да. Могу се испоручити полиестер, флуороугљеник и други специфицирани системи премаза. Боја се такође може прилагодити према доступном систему премаза и захтевима пројекта.

Можете ли да обезбедите алуминијум-магнезијум-манган панеле?

Да. Листови од легуре алуминијум-магнезијум-манган могу се користити као метална површина за одговарајуће композитне конфигурације кровних панела. Дебљину подлоге и структуру панела треба потврдити према пројекту крова.

Можете ли обрадити отворе пре отпреме?

Да. Отварање, заптивање ивица, савијање и претходно бушење могу се уредити према одобреним производним цртежима.

Које информације су потребне за понуду?

Захтеване информације обично укључују површину крова или количину панела, дебљину панела, материјал језгра, тип и дебљину лима, ефективну ширину, дужину панела, премаз, боју, захтеве за уградњу и одредиште испоруке. Цртежи крова су корисни када купац захтева калкулацију количине или префабриковану обраду.

Можете ли организовати инспекцију треће стране?

Да. СГС, БВ или друга уговорена инспекција треће стране може се организовати у складу са обимом инспекције који је наведен у уговору о куповини.
